质检专栏 | 西点精工精密连接器出厂检测标准：三道防线与实验室闭环

时间：2026-06-22 点击次数：685

高速连接器是AI服务器、通信基站、智能车载的信号传输核心，尺寸偏差、镀层瑕疵或电气性能波动，都可能造成整机信号衰减乃至断连。作为[敏感词]专精特新“小巨人”、工信部高速连接器“一条龙应用”示范单位，深圳市西点精工依托冲压、注塑、模具、装配全自研产线，搭建覆盖通信56G/112G背板、AI服务器、车载25G以太网连接器的标准化质检体系。本期拆解成品出厂的核心检测项目与品控闭环逻辑。

一、产线端：三道防线，不让不良流出

公司建立来料IQC→制程IPQC→成品FQC/OQC三级闭环，执行关键项100%全检+可靠性批次抽样。

来料IQC

五金端子铜带、塑胶原料、电镀件、屏蔽壳体等入场即检成分、镀层厚度、可焊性。一批磷青铜带硬度或含杂量超标，冲压后端子弹性系数会偏离设计，直接造成接触不良——不合格原料在源头即隔离报废。

制程IPQC

冲压、注塑、电镀、Wafer组装、线束压接每道工序设巡检岗，搭配二次元影像仪与在线AI视觉检测，实时监控端子平整度、胶芯尺寸、压接拉力；批量异常立即停线复盘。

成品FQC

装配完成后须走完外观、尺寸、电气、机械、环境五大类检测；通信与车载高端产品增加高频信号完整性测试，检测报告随货交付。

二、实验室端：检测任务闭环，从委托到存档

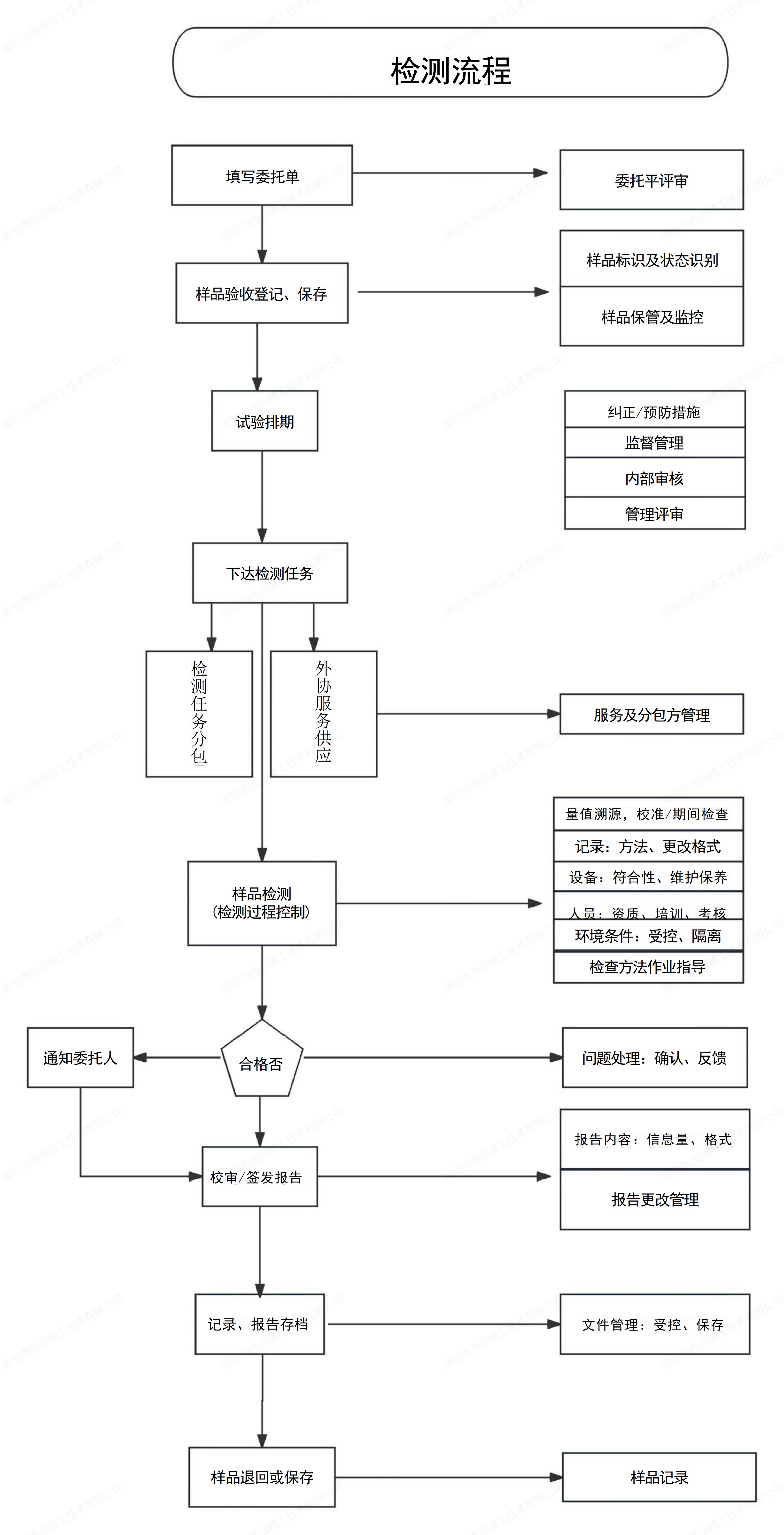

产线拦截后的关键样品与可靠性测试件，进入CNAS认可实验室执行标准化检测任务，流程如下：

简言之：样品进入实验室后，只有走完“委托评审→过程受控→合格判定→校审签发→文件存档”全套动作，才能拿到具备ILAC-MRA国际互认效力的检测报告。

三、出厂全项检测项目速览

检查类别	核心项目	手段与标准	判定要点
外观视觉	端子歪针/毛刺/氧化、胶芯缺料/裂纹、屏蔽壳变形、压接偏移	AI视觉+人工复检	任一项缺陷即隔离
精密尺寸	端子间距、插针总长、差分对对称度、屏蔽壳装配间隙	二次元影像测量仪、三坐标测量机（CMM）、高度规	关键尺寸全检，56G/112G产品差分对尺寸严格按图纸管控
基础电性	接触电阻、绝缘电阻、耐电压、导通	四线微电阻测试仪、耐压测试仪	导通100%逐针扫描；无击穿、无飞弧
高频SI	差分阻抗、[敏感词]损耗、回波损耗、串扰	矢量网络分析仪（VNA）、TDR	差分阻抗按设计规范执行（如车载以太网典型100Ω±10Ω）；屏蔽结构完整性不良直接拦截
机械可靠	插拔力、耐久寿命、压接拉力、振动冲击	插拔力试验机、振动台	寿命后复测电阻与外观，无松动卡滞；压接拉力按线材规格与端子类型分级判定
环境老化	温度循环、湿热、盐雾、防水密封	三综合环境实验室	盐雾按产品等级执行（通信常规48H~96H，车规产品加严）；防水按产品设计等级验证（典型IP67/IP68）

补充：高频信号完整性测试是西点精工区别于普通品控的关键环节。公司依托自有屏蔽结构专利（CN119764949A），对屏蔽结构的装配完整性进行专项检测，确保EMC性能达标，适配高带宽传输场景。

四、数字化追溯：每一颗产品都有数据档案

依托全链路数字化系统，每批次绑定[敏感词]生产工单，自动归集来料批次、工站设备参数、在线检测数据、成品FQC原始曲线及实验室报告编号。客户若遇异常，可在数小时内调取出厂检测档案，实现从成品到原料、从产线到实验室的精准溯源。

五、车规与通信：差异化加严

车载连接器

遵循USCAR-2、ISO 16750等车规体系，额外增加线束组件整体老化测试。

通信/AI服务器

56G/112G背板连接器执行差分对屏蔽连续性检测，留存全套高频测试曲线。

结语

精密连接器的品质，是模具精度（冲压1μm、注塑2~3μm）、产线拦截、实验室闭环与数据追溯共同管出来的。西点精工覆盖“研发—模具—制造—装配—检测”全链条，以CNAS认可实验室为底座，支撑56G/112G通信背板、AI服务器、车载高速以太网连接器的稳定批量交付。

本文检测标准参考IEC 60512、USCAR-2、ISO 16750、ISO 21111、EIA-364等行业通用规范；具体检测参数以产品规格书及客户定制要求为准。
