西点精工 ｜FAKRA 与 Mini-FAKRA：智能驾驶射频连接器怎么选？
时间：2026-10-09
点击次数：732

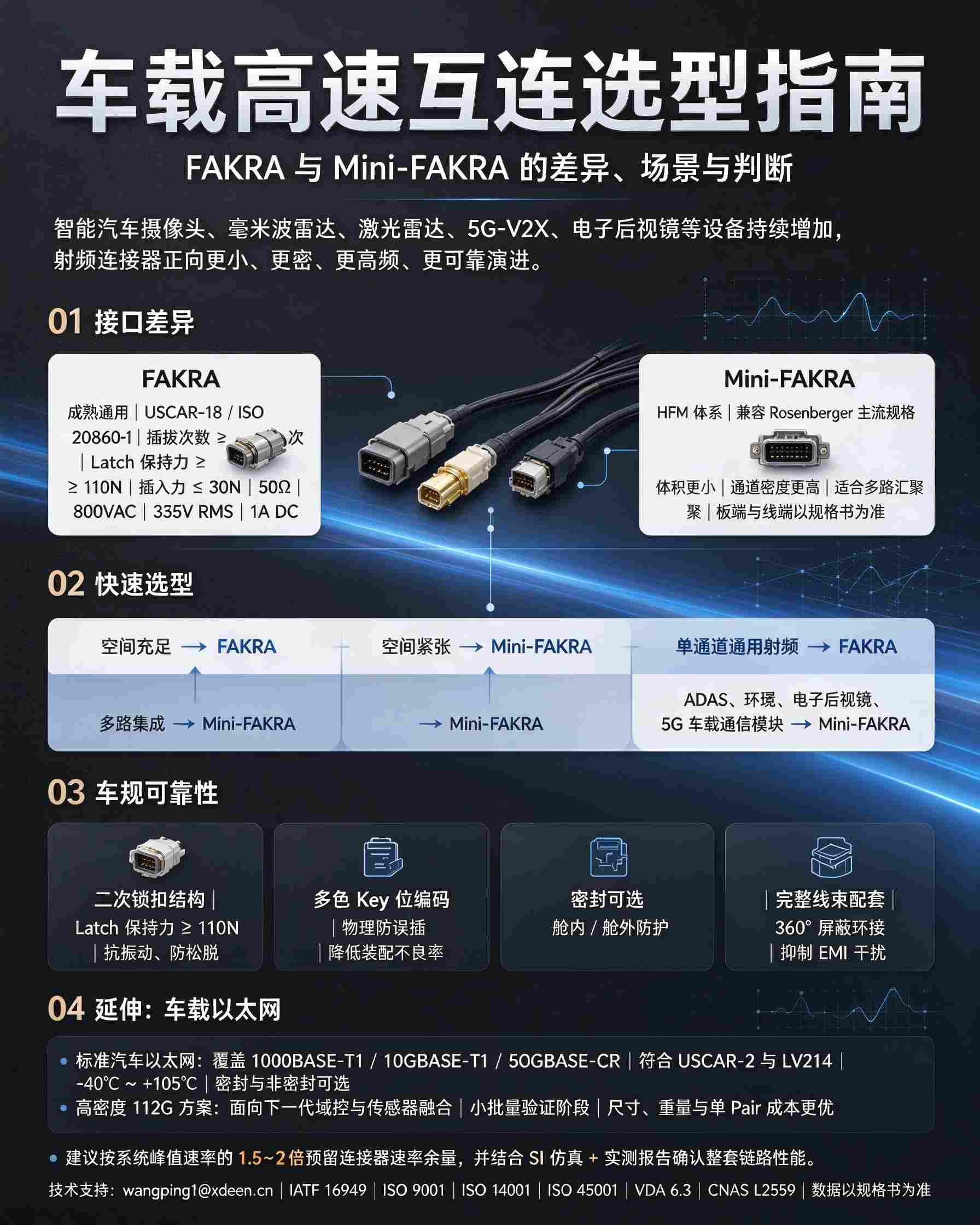

智能汽车的传感器数量在持续攀升。摄像头、毫米波雷达、激光雷达、5G-V2X、电子后视镜（CMS）
……这些设备对射频连接器同时提出了四个要求：更小、更密、更高频、更可靠。
在车载射频链路上，FAKRA 与 Mini-FAKRA（HFM）是目前用量[敏感词]的两类接口，也是项目选型时容易被混淆的一对。[敏感词]结合西点精工车规产品矩阵，讲清两者的差异、适用场景与选型判断。

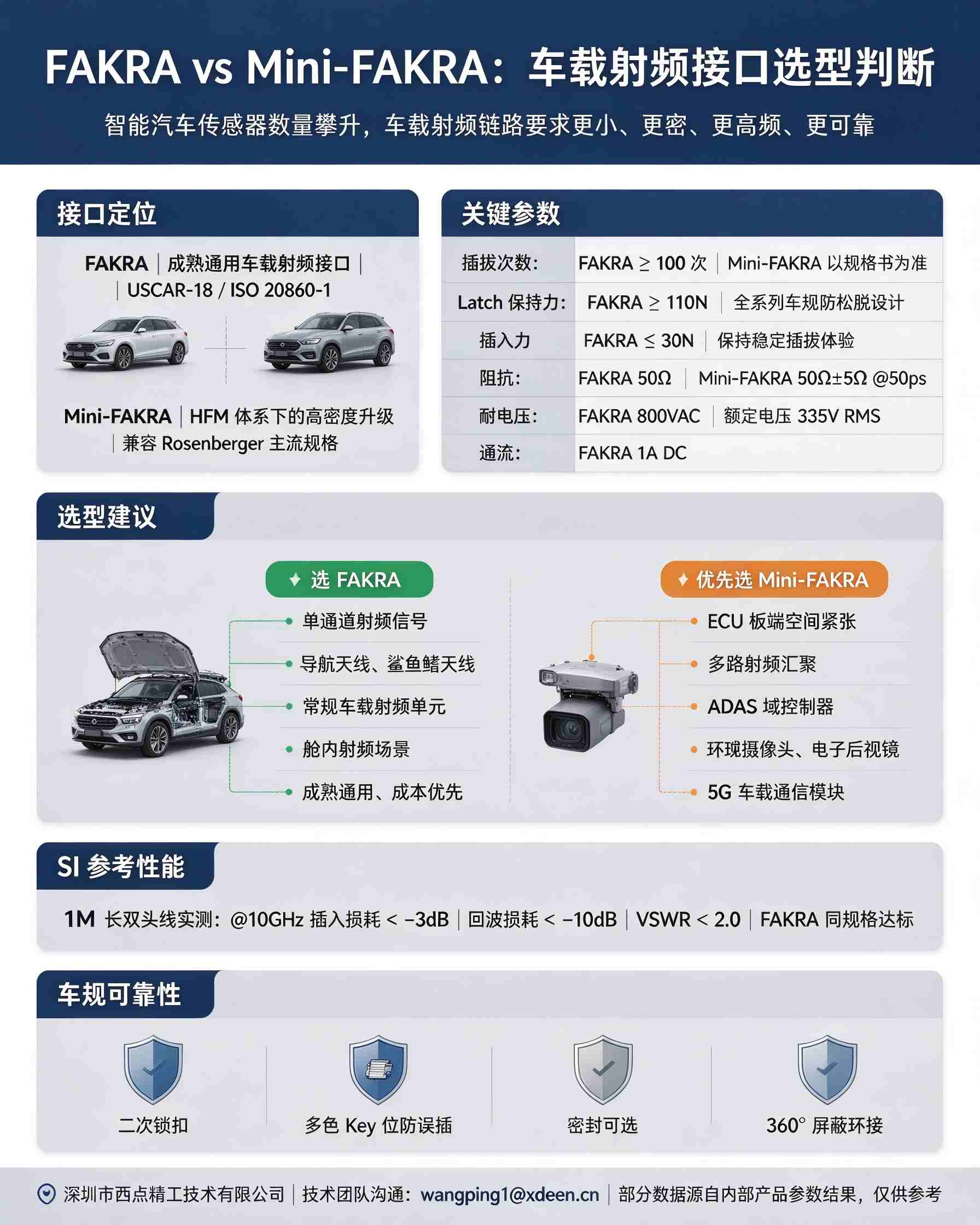

一、FAKRA 与 Mini-FAKRA 的核心差异
FAKRA 遵循USCAR-18 / ISO 20860-1接口规范，是成熟通用的车载射频接口。Mini-FAKRA 属于HFM（High-Speed FAKRA-Mini）体系，兼容 Rosenberger 主流规格，在体积与通道密度上做了升级。
FAKRA 系列机械与电性能：插拔次数 ≥ 100 次，Latch 保持力 ≥ 110N，[敏感词]力 ≤ 30N，特性阻抗 50Ω，耐电压 800VAC，额定电压 335V RMS，通流能力 1A DC。Mini-FAKRA 同属车规体系，板端与线端具体指标以规格书为准。
二、选型怎么判断？3 个快速原则
选 FAKRA板端空间充足，单通道射频信号导航天线、鲨鱼鳍天线、常规车载射频单元追求成熟通用、成本优先的舱[敏感词]频场景✅ 优先选 Mini-FAKRAECU 板端空间紧张，多路射频需要汇聚ADAS 域控制器、环视摄像头、电子后视镜、5G 车载通信模块需要多端口集成，减少连接器数量，简化线束布局西点精工 Mini-FAKRA 提供 RA VT 板端、RA SMT 板端、VT 线段完整系列，并可配套 Mini-FAKRA 高频线束，实现连接器—线束整套交付。
SI 实测（1M 长双头线）：@10GHz [敏感词]损耗 < -3dB，回波损耗 < -10dB，VSWR < 2.0，阻抗 50Ω±5Ω @50ps，FAKRA 同规格达标，满足车载信号链路指标要求。
三、车规可靠性，不止是接口互配
车载环境温差大、振动持续、电磁环境复杂。仅做到接口 Pin-to-Pin 互配，远不足以支撑整车可靠性。西点精工 FAKRA / Mini-FAKRA 全系列的车规设计要点：二次锁扣结构Latch 保持力 ≥ 110N，抗振动、防松脱，满足整车振动与路试环境的机械可靠性要求。多色 Key 位编码物理防误插，产线装配避免错插，降低整车制造不良率。密封可选版本支持舱内 / 舱外不同防护等级需求。完整线束配套可提供 Mini-FAKRA 同轴线束组件，360° 屏蔽环接，保障屏蔽连续性，抑制 EMI 干扰。体系与资质已通过IATF 16949 汽车质量管理体系认证，同时具备 ISO 9001 / ISO 14001 / ISO 45001 体系认证，并遵循 VDA 6.3 过程审核标准；检测中心为CNAS 认可实验室（注册号 L2559），硬件投入超 2000 万元，配置 R&S ZVA67 67GHz 四端口网络分析仪，可输出 IL / RL / NEXT / FEXT / 阻抗 / SCD21 完整测试报告。
四、延伸：不止射频，还有车载以太网
伴随整车以太网架构演进，除射频同轴接口外，西点精工在车载以太网方向同步布局：标准汽车以太网连接器：覆盖 1000BASE-T1（IEEE 802.3bp）/ 10GBASE-T1（IEEE 802.3ch）/ 50GBASE-CR（IEEE 802.3cd），符合 USCAR-2 与 LV214 规范，工作温度 -40℃ ~ +105℃，1×1 / 1×2 / 2×2 / 2×3 多配置，密封与非密封可选。高密度 112G 车载以太网方案：面向下一代域控与传感器融合场景，单连接器可实现高密度多端口集成，支持 112G 级高速数据传输，并在尺寸、重量与单 Pair 成本上较传统方案有明显优化。该方案目前处于小批量验证阶段，详细规格可与我们技术团队沟通获取。选型小提示：车载高速接口设计，建议按系统峰值速率的 1.5~2 倍预留连接器速率余量，并结合 SI 仿真 + 实测报告，确认整套"连接器—线束"链路的性能。
如果你的项目正在进行车载射频 / 高速互连选型，欢迎与我们技术团队沟通，获取规格书、测试报告以及样品支持。
来源：深圳市西点精工技术有限公司说明：文章部分数据源自内部产品参数结果， 仅供参考。
