西点精工】车载万兆以太网上车，连接器链路准备好了吗？

时间：2026-10-17 点击次数：993

10 月 13 日，小鹏在巴黎车展发布新一代电子电气架构，搭载万兆以太网，车内数据传输速度提升 33 倍，实现系统毫秒级响应（据公开报道）。下周三，工信部主办的 2026 世界智能网联汽车大会将开幕，专门设置 "车载通信技术" 边会，高速车载互连再度成为行业焦点。

从 1G 升级到 10G 车载骨干，速率提升十倍。但工程师真正要权衡的，从来不是速率数字本身。

一、10G 上车，核心变化是什么？

信号编码从 PAM-3 升级为 PAM-4，每个符号需识别更多电平、眼图余量更小，对噪声、回波损耗、串扰容忍度大幅降低。同一根线束，1G 稳定运行，10G 未必可靠。10G 上车不是单纯换高速连接器，而是整条链路的信号完整性需要重新核算。

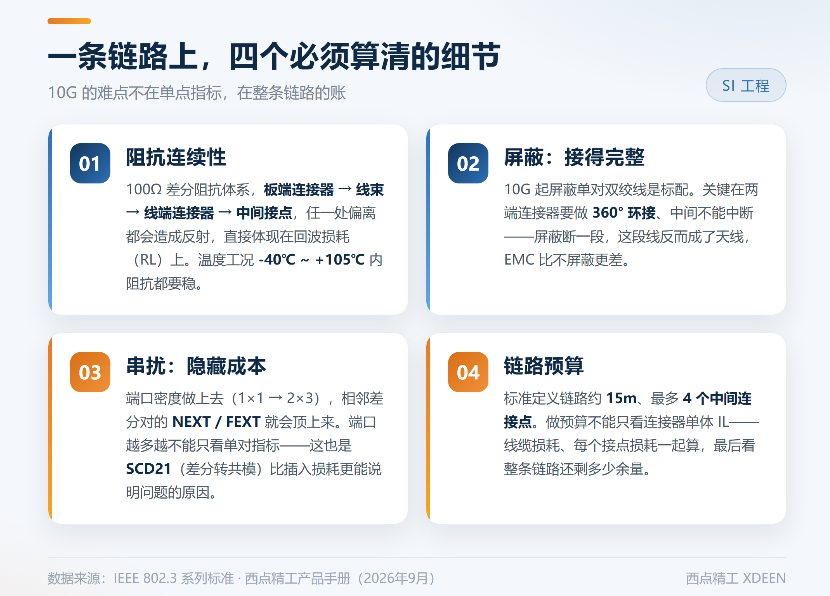

二、高速链路四大关键考量

阻抗连续性：车载以太网为 100Ω 差分阻抗体系。板端、连接器、线束、接点任一位置阻抗偏移，都会引发信号反射；-40℃ ~ +105℃ 宽温范围内阻抗必须稳定。
屏蔽完整性：10G 标配屏蔽双绞线，屏蔽层需要连接器两端 360° 环接，一旦中断，线束反而会成为辐射天线，EMC 性能恶化。
串扰风险：端口密度提升（1×1 → 2×3），相邻差分对 NEXT / FEXT 串扰加剧。多端口场景，SCD21 差分转共模指标比[敏感词]损耗更能评估链路质量。
链路预算：标准链路长 15m，多 4 个接点。链路评估不能只看连接器单体损耗，线缆 + 所有接点损耗合并核算，确认链路余量。

一句话：10G 高速链路，考验的不是单点器件，而是整条链路的综合余量。

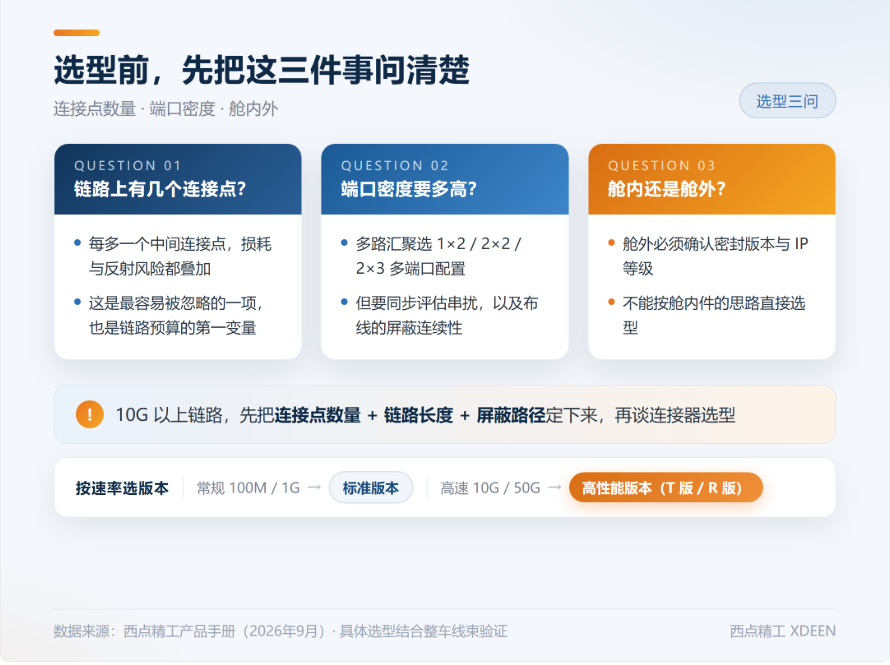

三、高速连接器选型，先理清 3 个问题

西点精工汽车以太网连接器方案

一套平台覆盖 1000 Mb/s ~ 50 Gb/s（1000BASE-T1 / 10GBASE-T1 / 50GBASE-CR），支持 1×1 / 1×2 / 2×2 / 2×3 端口，密封 / 非密封可选。

选型建议：常规 100M / 1G 用标准版本控成本；高速 10G / 50G 用高性能版本（T 版 / R 版），SI 插损谐振点分别达 15GHz / 17GHz

SI 设计：100Ω 差分阻抗精准控制，全金属屏蔽结构，适配屏蔽双绞线 / 屏蔽并行对电缆

性能参数：插拔 ≥ 100 次，Latch 保持力 ≥ 60N，插拔力 ≤ 75N，3A DC 通流，500VAC 耐压，工作温度 -40℃ ~ +105℃；满足 USCAR-2 & LV214；多 Key 位 + 颜色编码防误插

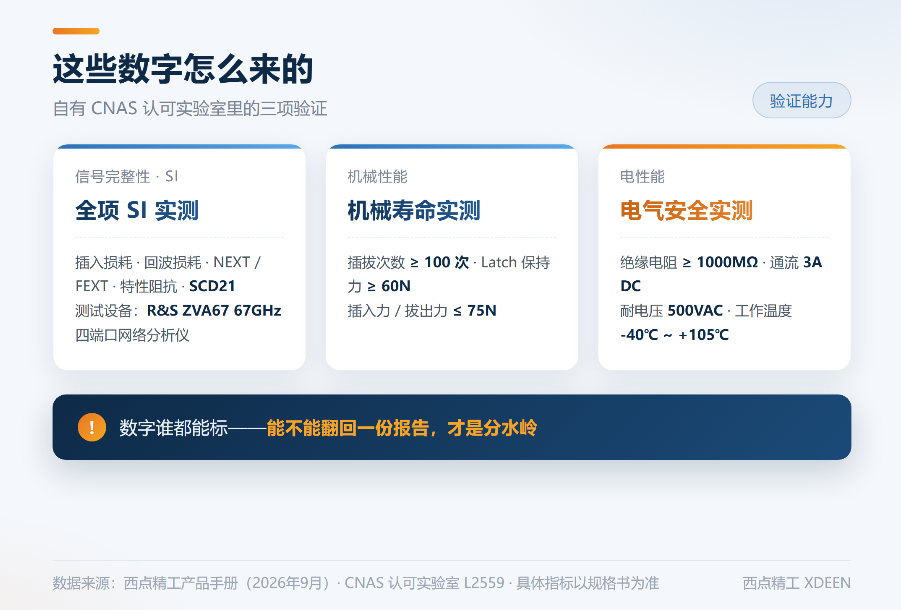

四、参数好不好，实测报告才是硬标准

西点精工拥有 CNAS 认可实验室（注册号 L2559），检测中心投入超 2000 万元，搭载 R&S ZVA67 67GHz 四端口网络分析仪，可出具 IL / RL / NEXT / FEXT / 阻抗 / SCD21 完整测试报告。参数谁都可以标；能拿出完整实测报告，才是供应商能力的分水岭。

五、前瞻布局：高密度 112G 车载方案

面向下一代域控与传感器融合场景，西点精工已布局高密度 112G 车载以太网方案：单连接器支持高密度多端口集成，支持 112G 级高速传输，在尺寸、重量与单 pair 成本上较传统方案有明显优化，目前处于小批量验证阶段。

配套可提供双层屏蔽高频线束，连接器端 360° 环接，100% 电测出货，实现连接器 + 线束整套交付。

✅选型小提示：10G 以上链路选型，优先锁定连接点数量、链路长度、屏蔽路径三大前提；多端口 / 长链路项目，建议 SI 仿真搭配实测报告评估。

如果你的项目正在做车载以太网、高速互连选型，欢迎联系技术团队获取规格书、测试报告及样品支持。
